一、主要特點及功能：
1、采用低功耗、強抗干擾的軍品級單片機，具有良好的耐高溫和低溫性能。
2、采用雙回路控制設計，可有效提高控制模塊使用壽命，當一路出現故障時，啟動另一路。
3、 其中ARZ-492G型帶有電機電流測試功能，準確測出執行器電機的帶載工作電流，并進行控制。
4、采用因主回路可控硅短路而燒毀電機的保護功能，切斷電機供電電源，并報警燈亮起
5、采用電機過流保護功能，當因閥門卡澀使電機電流大于檢測電流時，切斷電機供電電源。
二、主要技術參數：
1， 輸入信號：DC4-20mA
2， 輸出信號：4~20mA；
3， 負載電阻：500Ω
4， 死區：或設定≥0.6%；
5， 零點調整：20%。
6，量程調節：20-100%。
7，基本誤差：0.6%—2.0%（可設定）。
8，控制限位：上、下限位鎖定工作區間。
9，開度檢測：精密導電電位器。
10，電源：AC220V -15%～+10% 50Hz
11，環境溫度：-35℃～+90℃；
12,環境濕度：95%以下。
三、具體使用操作說明
3.1各功能選擇開關的作用
按通1斷開2：當輸入信號由4mAd·c增加到20mAd·c時，輸出信號由20mAd·c變到4mAd·c；
按通2斷開1：當輸入信號由4mAd·c增加到20mAd·c時，輸出信號由4mAd·c變到20mAd·c；
斷開3、4接通5：當輸入信號斷開時，輸出軸停止在原位；
斷開4、5接通3：當輸入信號斷開時，輸出軸運轉到LS2上限限位開關動作后停止；
斷開3、5接通4：當輸入信號斷開時，輸出軸運轉到LS1下限限位開關動作后停止；
接通6：用4～20mAd·c輸入信號；
3.2安裝前注意事項
●按相應接線圖檢查配線是否正確。
●確認連接的電源與執行器標牌上的電壓和頻率相符。
●電源必須接到電源端子上，否則會損壞控制器。
●檢查控制器功能選擇狀態開關：出廠時（1）、（3）、（4）設為左側斷開(OFF)位置；（2）、（5）、（6）應處于右側開通位置。
接通220V電源，輸入12mAd·c信號，當信號逐漸減小至4.0mAd·c時，觀察執行器輸出軸帶動閥門是否恰好關閉。
3.3零點調整

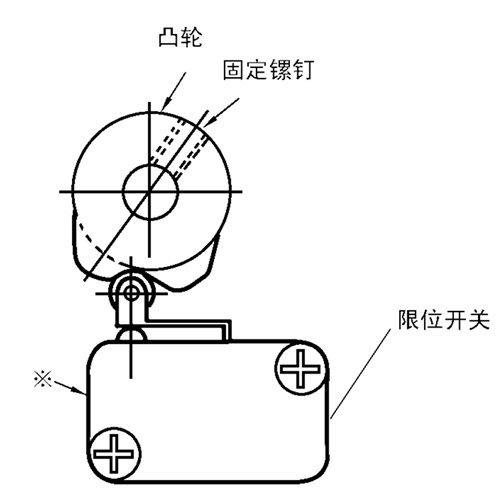

松開下限限位開關凸輪螺釘，使其處于自由狀態。用專用小改錐調整零點電位器：逆時針轉動電位器時，輸出軸順時針轉動。反復調整，確定“零點”位置。“零點”位置確定后，把輸入信號降至3.8mAd·c，調整下部凸輪，慢慢將凸輪順時針方向壓動“LS1”開關，直到發出咔嚓聲，擰緊固定凸輪螺釘，使輸出軸在3.7－3.9mAd·c范圍內停止轉動，這樣即保證了閥門關閉，又起到了保護執行器作用。
3.4量程調整
當輸入信號增加至20.0mAd·c時，觀察閥門開度與規定轉角是否存在差異，如存在差異，用專用小改錐調整“行程”電位器，在確認閥門*** 大開度轉角后，把輸入信號升至20.2mAd·c,慢慢將上部凸輪逆時針壓住“LS2”限位開關，直到發出咔嚓聲，擰緊固定凸輪螺釘，使輸出軸在20.0－20.5mAd·c的范圍內停止轉動，這樣即保證閥門全開，又起到保護執行器作用。
3.5靈敏度調整

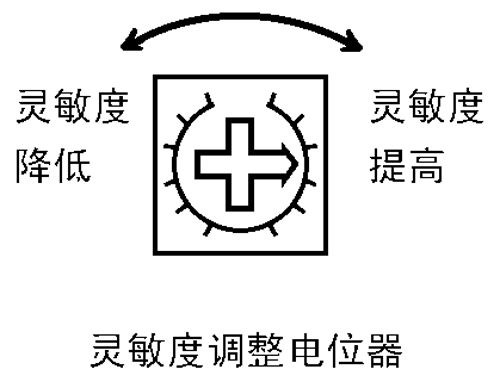

靈敏度出廠時已調整完畢，一般不用調整。如果運轉時電機產生振蕩現象，可逆時針微調圖(4.7)靈敏度調整電位器降底靈敏度。
四、故障與異常的識別和措施
