□結構特點和應用范圍
型電子式電動軟密封蝶閥采用3610R 電子式電動執行機構，調節精度高、動作速度快。調節機
構采用軟密封結構，具有嚴密特性。該閥結構簡單、加工方便、易制成大口徑、阻力系數小、流通能力大，特別適用 于大口徑、大流量的場合。

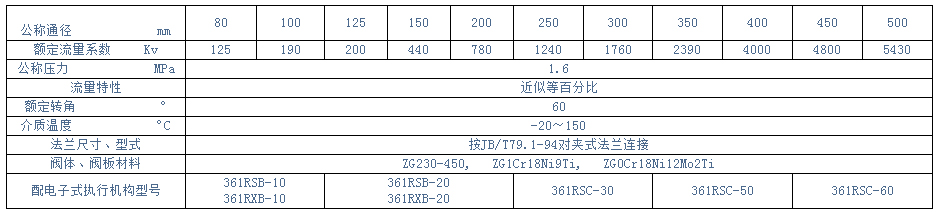

□型號、規格
□技術參數和性能指標
●調節機構主要技術參數
|
型 號
|
輸出力矩N·m
|
動作時間S/90o
|
技術參數
|
|
361RSB-10
361RXB-10
|
100
|
18
|
電源：220V±10%V a.c.
50Hz
驅動電機:交流可逆電機
控制信號:1-5V d.c.
4-20mA
d.c.
(信號線用屏蔽線)
開度信號:4-20mA d.c.
保護等級:相當IP55
防爆標志:ExdⅡBT4
|
|
361RSB-20
361RXB-20
|
200
|
36
|
|
361RSC-30
|
300
|
24
|
|
361RSC-50
|
500
|
42
|
|
361RSC-60
|
600
|
48
|
●3610R電子式電動執行機構主要技術參數
●性能指標
|
項 目
|
指 標 值
|
|
基 本 誤 差 %
|
±2.5
|
|
回 差 %
|
2.0
|
|
死 區 %
|
3.0
|
|
始終 點偏差 %
|
±2.5
|
|
額定行程偏差%
|
+2.5
|
|
允許泄漏量1/h
|
GB/T4213-92中Ⅴ級
|
●允許壓差
MPa
□外形尺寸mm
|
公稱通徑
|
D
|
D1
|
法蘭距B
|
L
|
L1
|
L2
|
H
|
D2
|
n-d
|
|
80
|
135
|
160
|
60
|
593
|
480
|
155
|
225
|
255
|
8-18
|
|
100
|
155
|
180
|
60
|
615
|
490
|
155
|
225
|
255
|
8-18
|
|
125
|
185
|
210
|
60
|
647
|
512
|
155
|
225
|
255
|
8-18
|
|
150
|
210
|
240
|
60
|
702
|
552
|
155
|
225
|
255
|
8-23
|
|
200
|
265
|
295
|
70
|
747
|
567
|
155
|
225
|
255
|
12-23
|
|
250
|
320
|
355
|
70
|
914
|
695
|
165
|
260
|
335
|
12-23
|
|
300
|
375
|
410
|
80
|
959
|
730
|
165
|
260
|
335
|
12-25
|
|
350
|
435
|
470
|
80
|
1039
|
760
|
165
|
260
|
335
|
16-25
|
|
400
|
485
|
525
|
100
|
1122
|
800
|
165
|
260
|
335
|
16-30
|
|
450
|
545
|
585
|
100
|
1197
|
843
|
165
|
260
|
335
|
20-30
|
|
500
|
608
|
650
|
100
|
1292
|
905
|
165
|
260
|
335
|
20-34
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品號；
●介質溫度；
●公稱力；
●是否防爆；
●閥體、閥板材料；
●是否有其它特殊要求。
